Форум » Технический » опыт эксплуатации » лебёдка (для кого новая для кого нет)
лебёдка
franzusДата: Понедельник, 10.01.2011, 21:34 | Сообщение # 1
Генерал-майор
Группа: Друзья
Сообщений: 1679
Статус: Offline
ставил первый раз в жизни. опыта ни кокого. площадку мастырил сам 6-мм металл.варил на соединение рамы с силовым бампером. сварил усиленный прямоугльник под гупки лебёдки и постарался (на сколько это возможно)утопить губки в бампер.....вот что получилось biggrin :D biggrin

Прикрепления: 5879722.jpg (149.7 Kb)


ЭЙ вы задние ДЕЛАЙ как Я
это значит НЕ НАДО за мной
колея эта ТОЛЬКО МОЯ
выбирайтесь СВОЕЙ колеёй

franzusДата: Понедельник, 10.01.2011, 21:35 | Сообщение # 2
Генерал-майор
Группа: Друзья
Сообщений: 1679
Статус: Offline
вот вид с верху

Прикрепления: 5576069.jpg (149.7 Kb)


ЭЙ вы задние ДЕЛАЙ как Я
это значит НЕ НАДО за мной
колея эта ТОЛЬКО МОЯ
выбирайтесь СВОЕЙ колеёй

orksДата: Понедельник, 10.01.2011, 21:43 | Сообщение # 3
Майор
Группа: Администраторы
Сообщений: 1364
Статус: Offline
молодчина! вот только разницы между фотками я не вижу smile ...

уазег 2.45л бенз ручка, парт тайм, колхоз, на 3 колесах...
шишига 4.2л бенз ручка, парт тайм, самоблоки, мех лебедь, колеса - настоящие...

franzusДата: Понедельник, 10.01.2011, 22:07 | Сообщение # 4
Генерал-майор
Группа: Друзья
Сообщений: 1679
Статус: Offline
сори вот вид с верху

Прикрепления: 2494300.jpg (150.1 Kb)


ЭЙ вы задние ДЕЛАЙ как Я
это значит НЕ НАДО за мной
колея эта ТОЛЬКО МОЯ
выбирайтесь СВОЕЙ колеёй

franzusДата: Понедельник, 10.01.2011, 22:16 | Сообщение # 5
Генерал-майор
Группа: Друзья
Сообщений: 1679
Статус: Offline
блок управления спрятал под капот из соображения сохранности самого блока от любопытных варворов.....А вот подключение пульта вывел обратно на бампер (надо не забыть получить лицензию) biggrin Вот посмотрите как получилось biggrin :D biggrin

Прикрепления: 9479756.jpg (124.1 Kb)


ЭЙ вы задние ДЕЛАЙ как Я
это значит НЕ НАДО за мной
колея эта ТОЛЬКО МОЯ
выбирайтесь СВОЕЙ колеёй

orksДата: Понедельник, 10.01.2011, 22:20 | Сообщение # 6
Майор
Группа: Администраторы
Сообщений: 1364
Статус: Offline
респект

уазег 2.45л бенз ручка, парт тайм, колхоз, на 3 колесах...
шишига 4.2л бенз ручка, парт тайм, самоблоки, мех лебедь, колеса - настоящие...

AlexДата: Понедельник, 10.01.2011, 22:27 | Сообщение # 7
Подполковник
Группа: Друзья
Сообщений: 654
Статус: Offline
А ну да руль же справа smile . отлично!

TLC-105

franzusДата: Понедельник, 10.01.2011, 22:39 | Сообщение # 8
Генерал-майор
Группа: Друзья
Сообщений: 1679
Статус: Offline
точно ..делал под заводской пульт ..а шнурок у него не очень ......поетому сместил ближе к водителю.чтоб из салона тоже можно было управляить biggrin

ЭЙ вы задние ДЕЛАЙ как Я
это значит НЕ НАДО за мной
колея эта ТОЛЬКО МОЯ
выбирайтесь СВОЕЙ колеёй

orksДата: Понедельник, 10.01.2011, 22:42 | Сообщение # 9
Майор
Группа: Администраторы
Сообщений: 1364
Статус: Offline
franzus, а нарастить фнурок проблема?

уазег 2.45л бенз ручка, парт тайм, колхоз, на 3 колесах...
шишига 4.2л бенз ручка, парт тайм, самоблоки, мех лебедь, колеса - настоящие...

franzusДата: Вторник, 11.01.2011, 00:38 | Сообщение # 10
Генерал-майор
Группа: Друзья
Сообщений: 1679
Статус: Offline
orks, у меня с подключением МИСТИКА получилась...история такая:протянул провода от лебёдки под капот....соединил плюс- на клемму плюс...минус на -клемму минус ..потом накинул плюс на аккамулятор-затянул...и вот только прикаснулся минусом к аккамулятору....... surprised у меня заработала лебёдка (при этом пульт не был подключён) повторил несколько раз ....тоже самое...Решил подключить пульт (плюсовая по прежнему затянута....минусовая в стороне) и вот я касаюсь минуса ..не трогая пульта... эфект тот-же ... wink Чешу затылок ..решаю понажимать пульт......подключаю нажимаю ...лебётка попрежнему крутиться в оду сторону .........придачу задымил массовый провод идущий от двигателя к переборке... cry cry cry Резко всё отсоединил плюнул поехал домой.....НА СЛЕДУЮЩИЙ ДЕНЬ измучил электриков пригласил к машине подключаем......всё работает ..всё крутиться куда надо biggrin может не мой день был.....

ЭЙ вы задние ДЕЛАЙ как Я
это значит НЕ НАДО за мной
колея эта ТОЛЬКО МОЯ
выбирайтесь СВОЕЙ колеёй

Tushkan86Дата: Вторник, 11.01.2011, 08:59 | Сообщение # 11
Группа: Удаленные





некоторые жаловались что замыкало и немного бампер видоизменялся... biggrin

orksДата: Вторник, 11.01.2011, 09:20 | Сообщение # 12
Майор
Группа: Администраторы
Сообщений: 1364
Статус: Offline
franzus, ну хз.... короче ты решил не испытывать судьбу...

уазег 2.45л бенз ручка, парт тайм, колхоз, на 3 колесах...
шишига 4.2л бенз ручка, парт тайм, самоблоки, мех лебедь, колеса - настоящие...

franzusДата: Вторник, 11.01.2011, 19:48 | Сообщение # 13
Генерал-майор
Группа: Друзья
Сообщений: 1679
Статус: Offline
передохну ..........и буду защиту ваять biggrin

ЭЙ вы задние ДЕЛАЙ как Я
это значит НЕ НАДО за мной
колея эта ТОЛЬКО МОЯ
выбирайтесь СВОЕЙ колеёй

ШевгенДата: Понедельник, 11.04.2011, 11:28 | Сообщение # 14
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline
Позволил себе перенести все сообщения про лебедка на Тагер в соответствующую тему: Хочу построить Тагера

El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

franzusДата: Понедельник, 11.04.2011, 20:55 | Сообщение # 15
Генерал-майор
Группа: Друзья
Сообщений: 1679
Статус: Offline

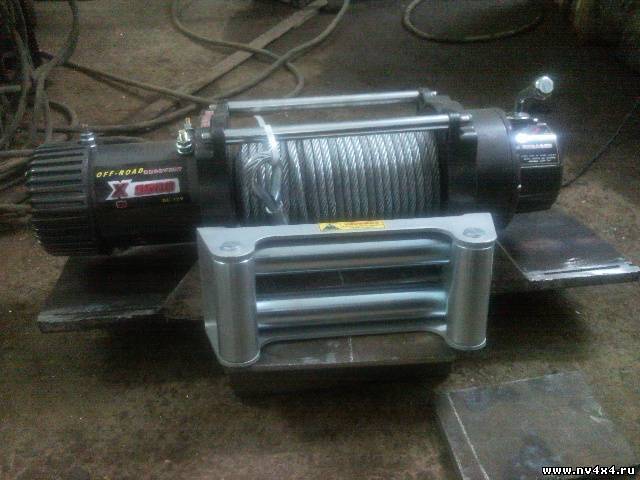

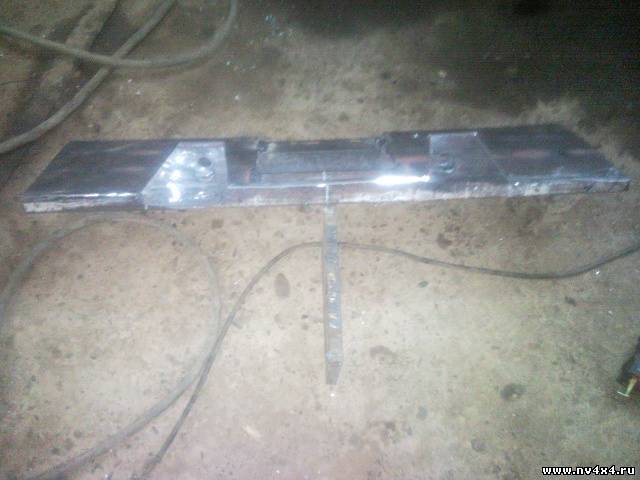

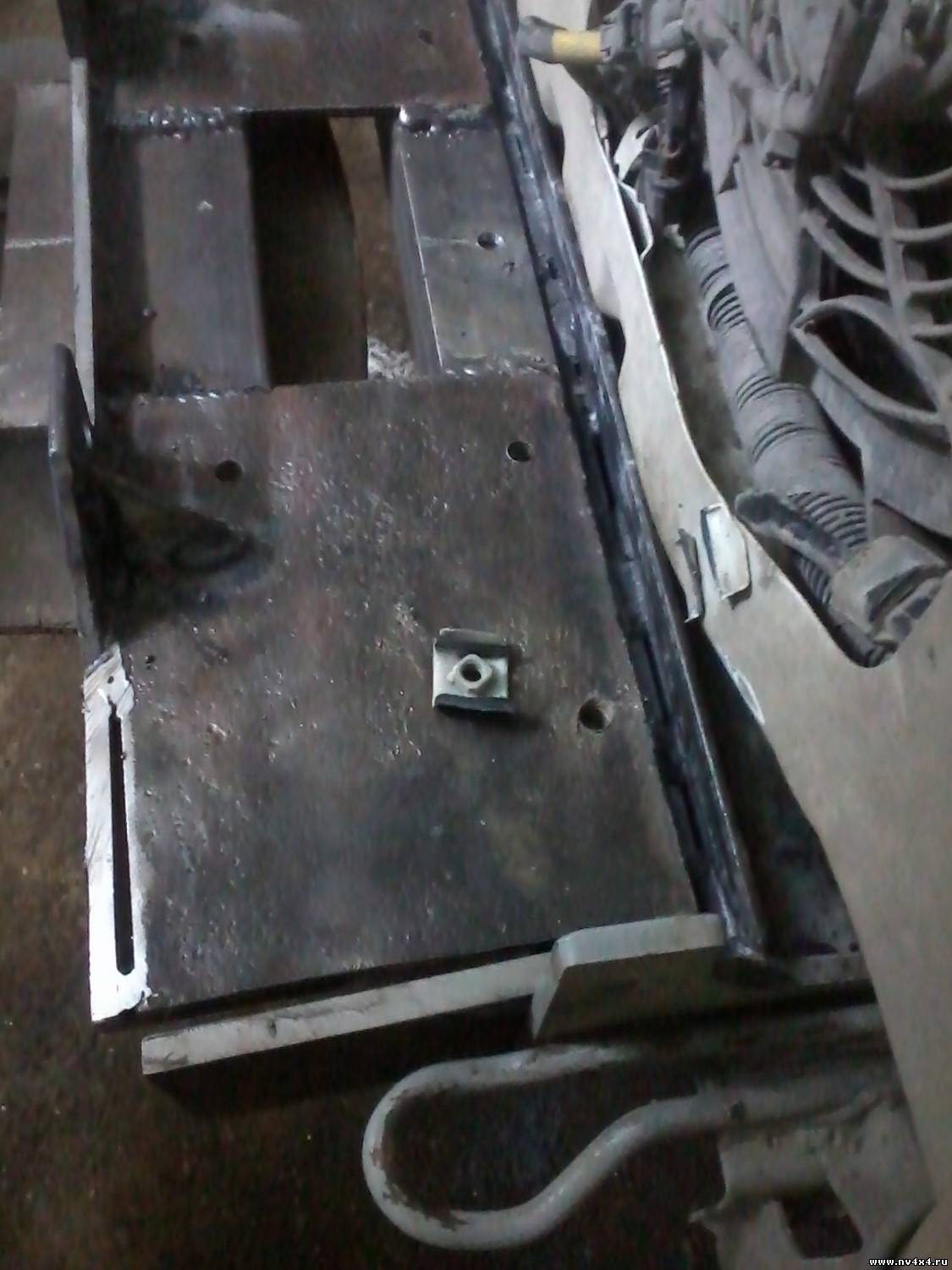

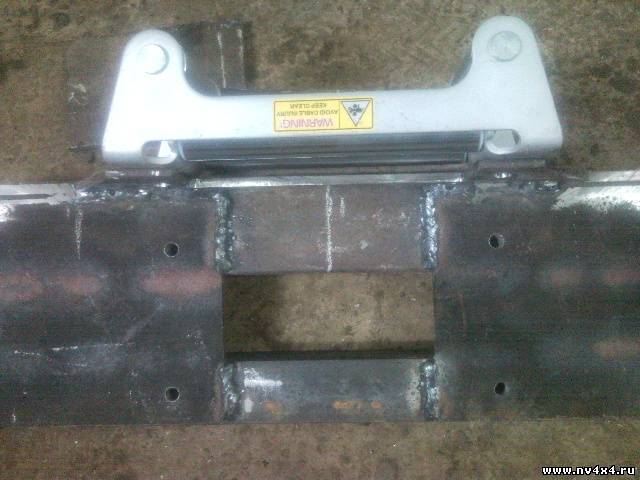

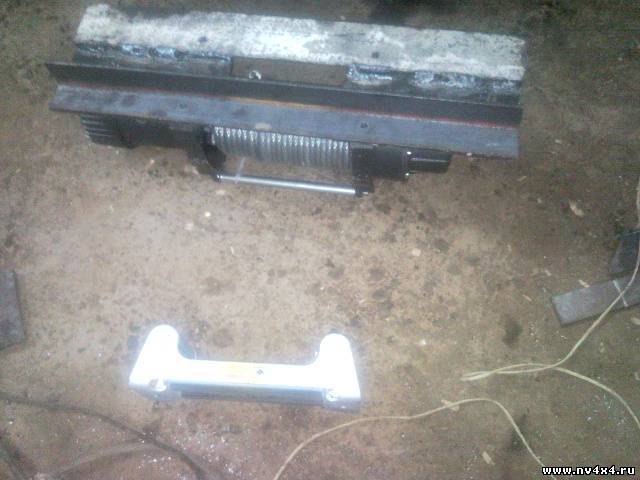

сейчас делаю площадку под лебёдку на тагера....немного беспорядочных фото:



Прикрепления: 5119215.jpg (33.4 Kb) · 7975856.jpg (39.6 Kb) · 3541811.jpg (42.1 Kb) · 0534691.jpg (38.6 Kb)


ЭЙ вы задние ДЕЛАЙ как Я
это значит НЕ НАДО за мной
колея эта ТОЛЬКО МОЯ
выбирайтесь СВОЕЙ колеёй

ШевгенДата: Понедельник, 11.04.2011, 21:01 | Сообщение # 16
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline

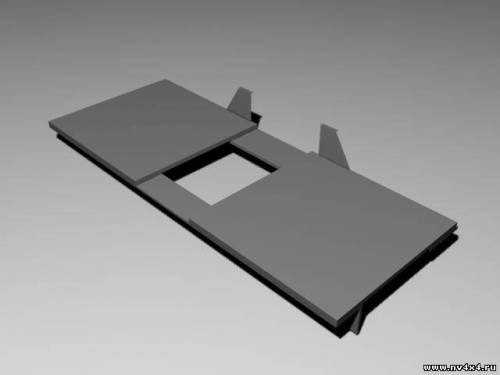

Толя, потом поправишь меня, если я ошибся.

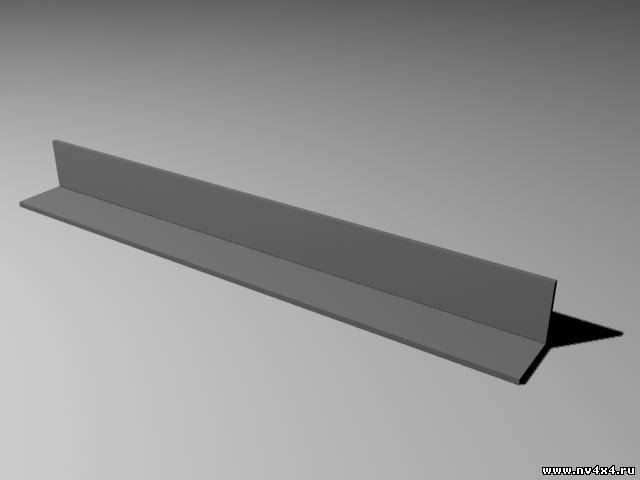

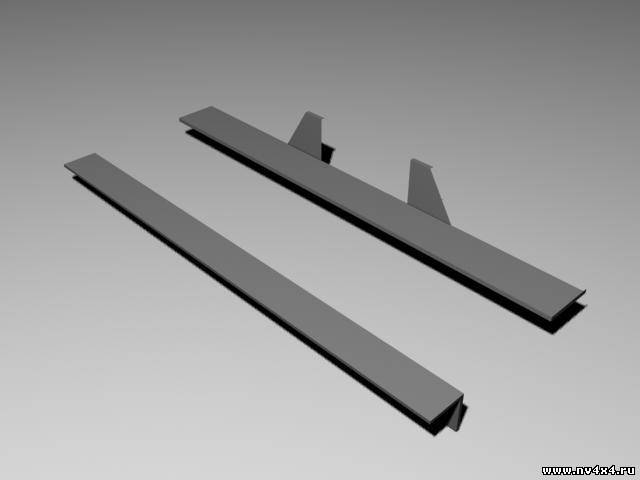

Сначала был взят уголок 70-ка толщиной 6мм.

Потом на нем были размечены крепления под губки.

Остальное безжалостно срезано

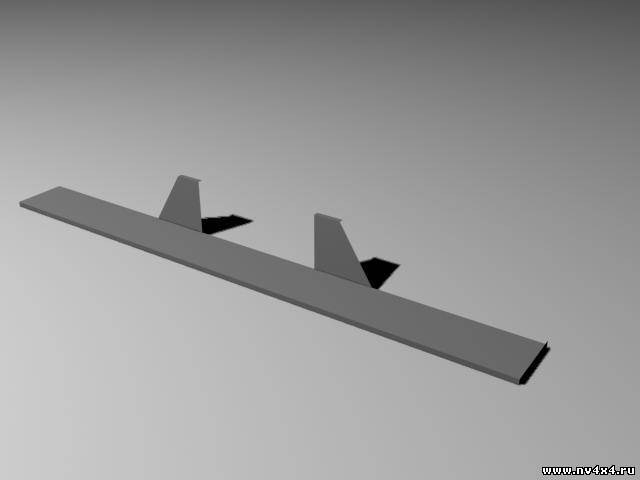

Потом для задней части добавлен еще уголок 50-ка толщиной 3мм. Он нужен для усиления задней части площадки на изгиб и дополнительного ее крепления к уголкам, приваренным к передней поперечине рамы на автомобиле. Уголки были приварены так как поперечина круглая.

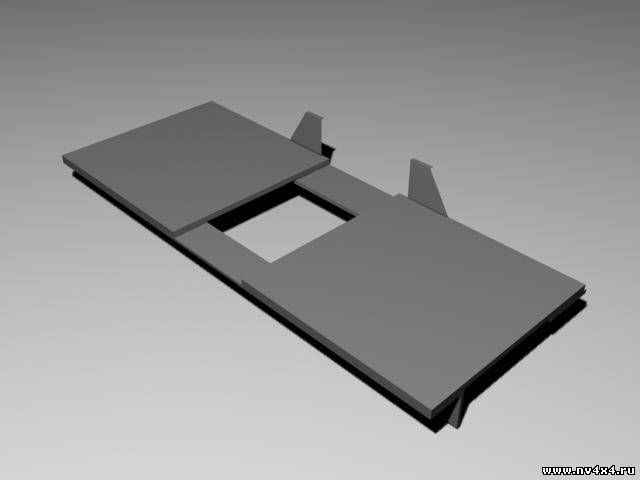

И сверху на уголки наварены две прямоугольные пластины толщиной 6 мм. Посередине оставлено технологическое отверстие под тросом.

После этого по бокам будут приварены пластины толщиной 8 мм для крепления к штатному креплению бампера. Крепеж там довольно мощный, потому за него и будем цеплять.

Прикрепления: 3470689.jpg (11.8 Kb) · 3291538.jpg (13.3 Kb) · 9605690.jpg (11.5 Kb) · 8505505.jpg (14.7 Kb) · 0718486.jpg (14.2 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:09 | Сообщение # 17
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline

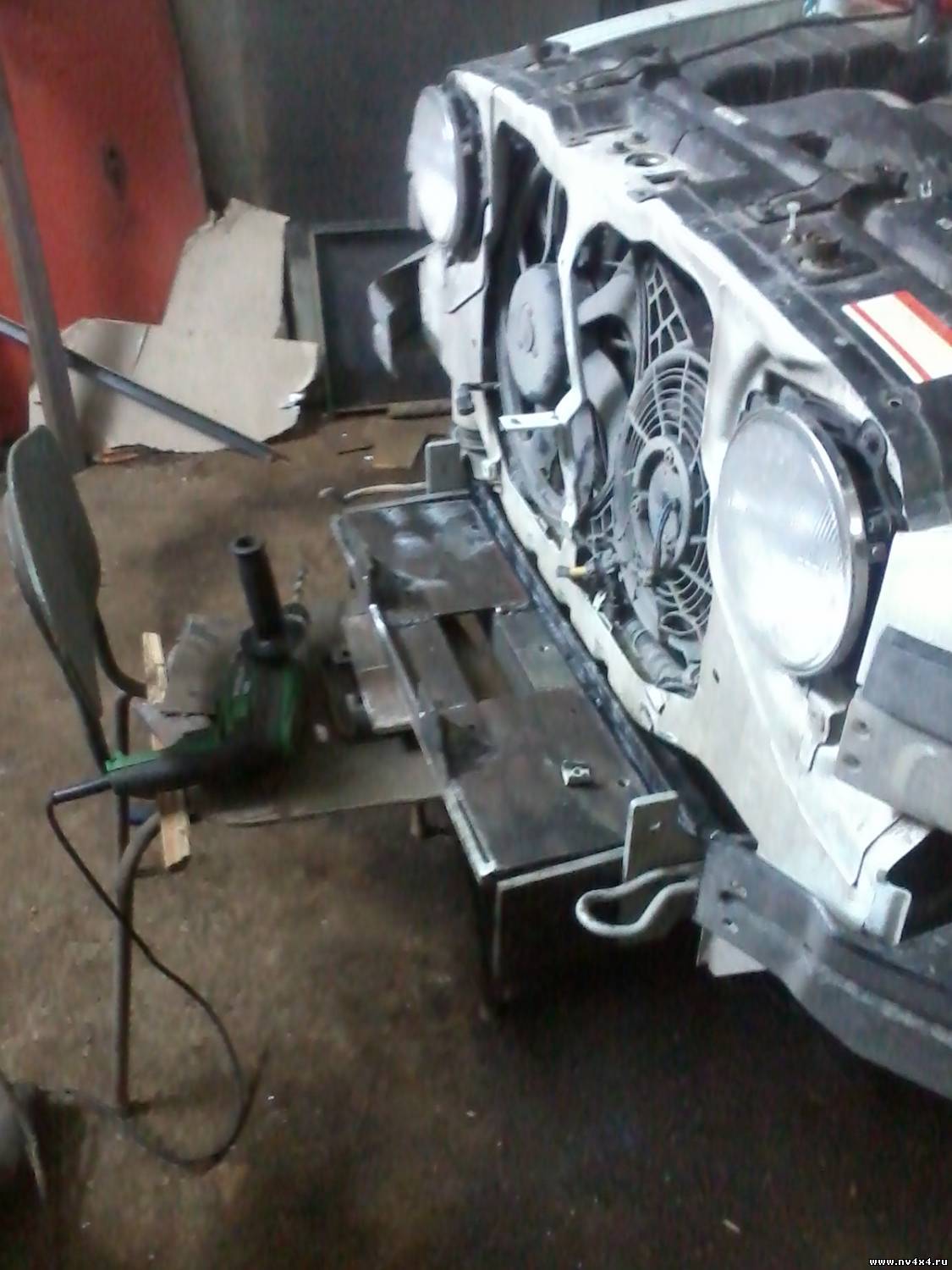

Примеряем на машину:

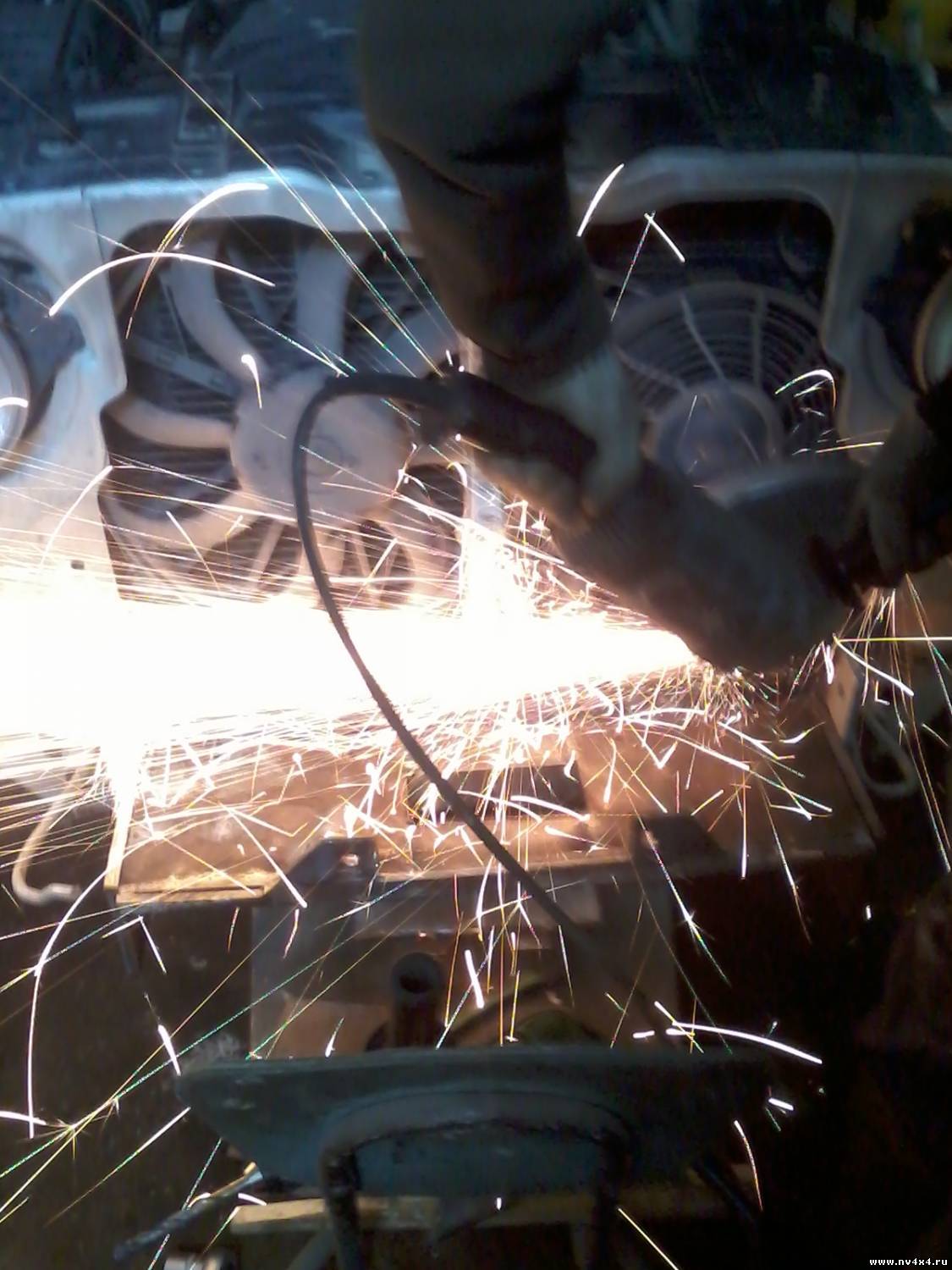

Отпиливаем лишнее от машины.

Лишние детали:

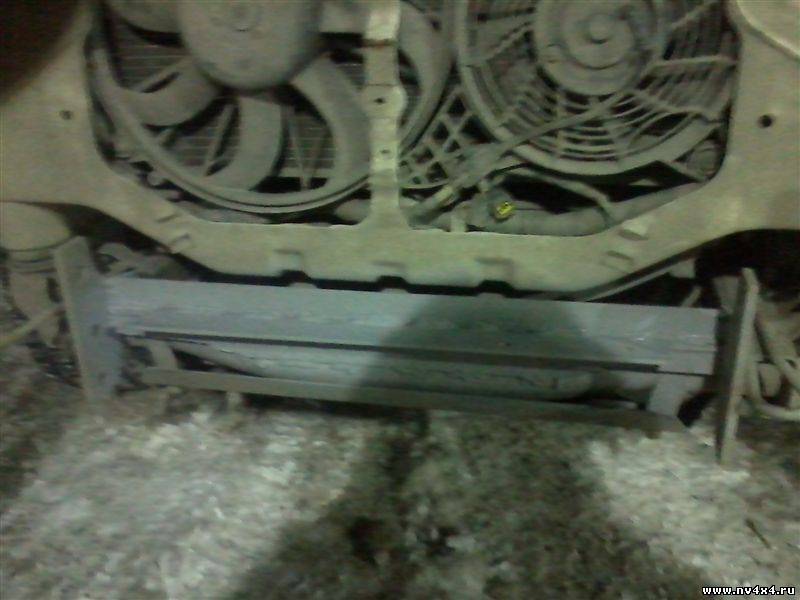

Так это выглядит на машине безе лебедки. Боковые уши к площадке пока не приварены

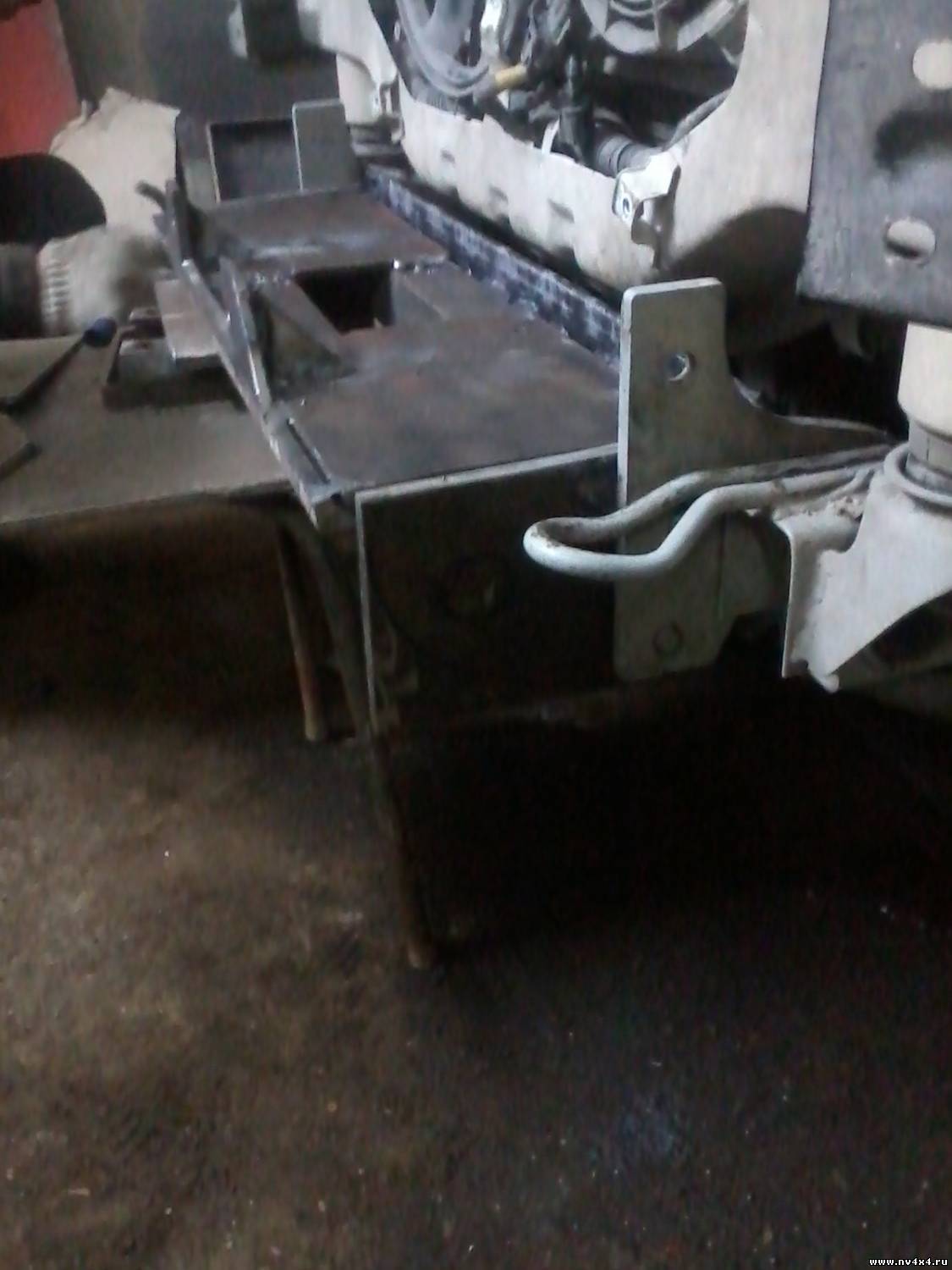

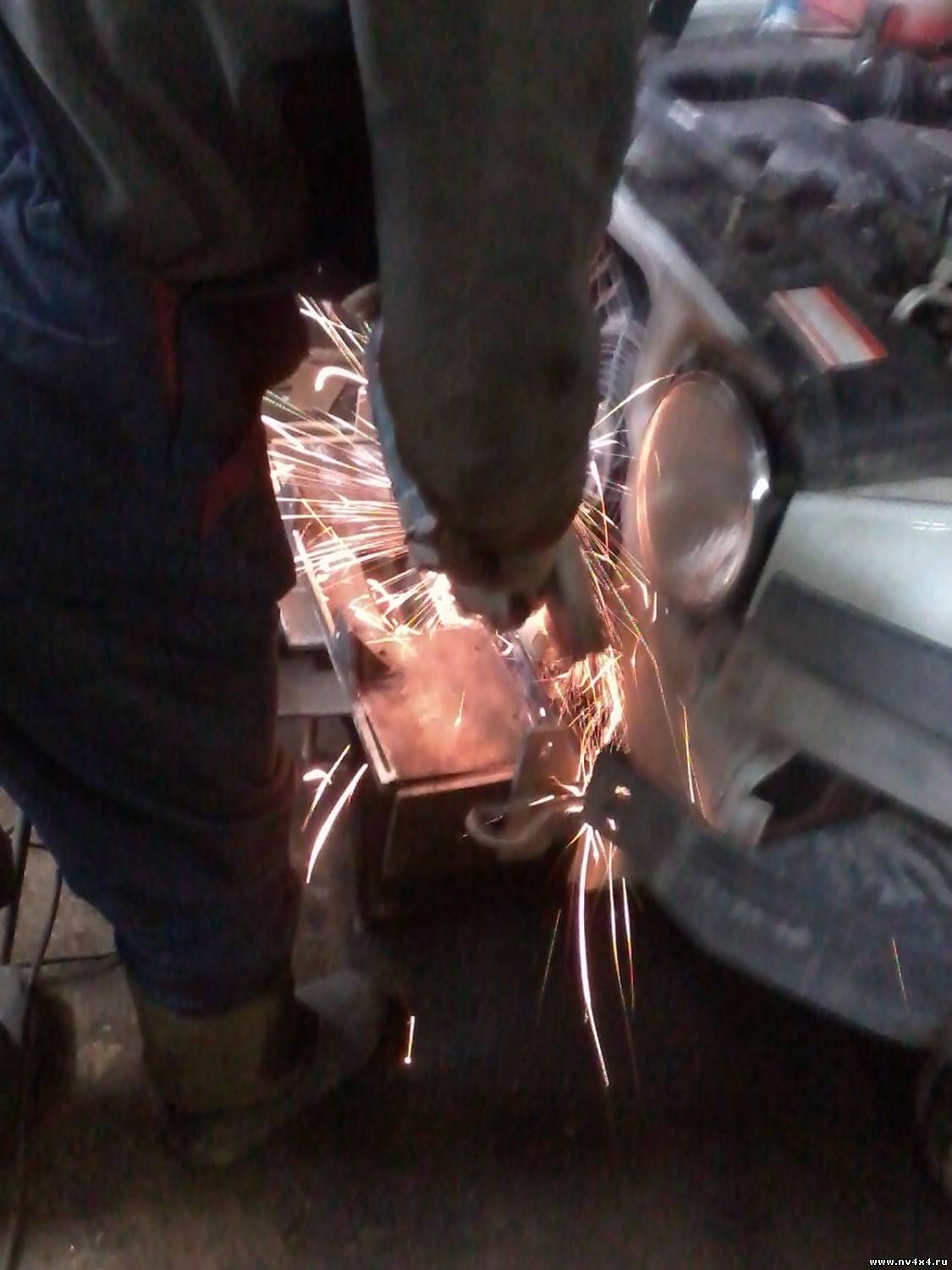

Прикрепления: 7535363.jpg (97.7 Kb) · 4421983.jpg (105.6 Kb) · 8810340.jpg (152.9 Kb) · 8358001.jpg (120.0 Kb) · 3658836.jpg (129.9 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:10 | Сообщение # 18
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline
Приварили боковые уши из 8-ки, проварили все соединения. Также конструкция усилена треугольными косынками. По бокам от губок снизу приварены отрезки арматуры, чтобы джек не скользил

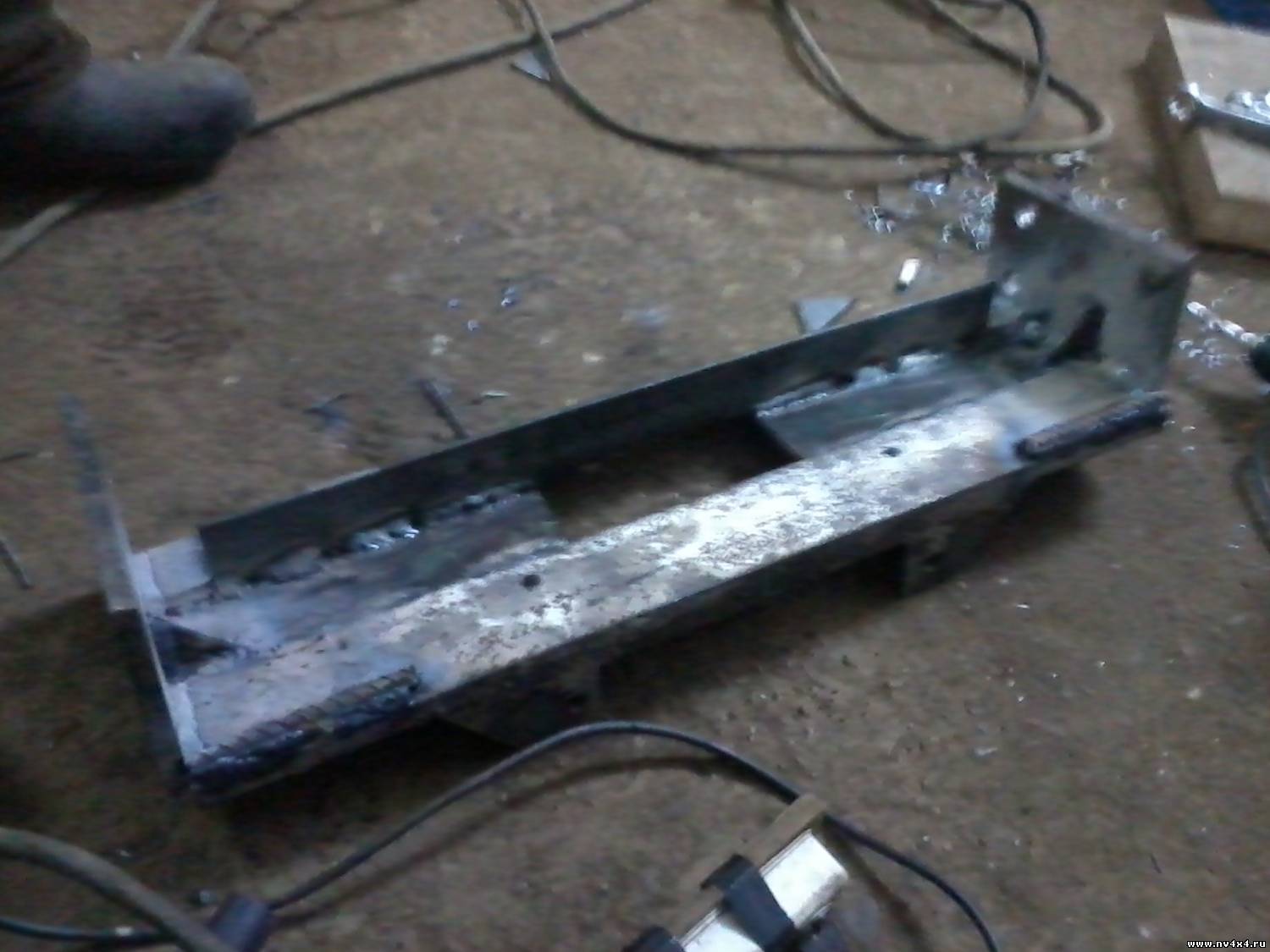

Прикрепления: 1986966.jpg (105.2 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:12 | Сообщение # 19
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline
Прогрунтованная и покрашенная площадка.

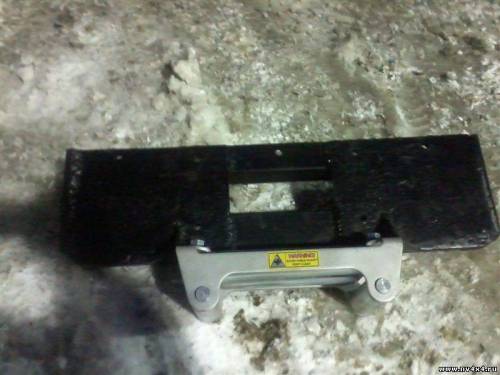

Вид сверху:

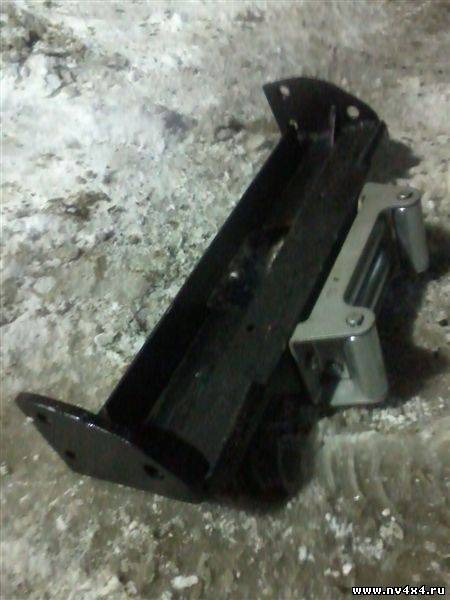

Виды снизу:

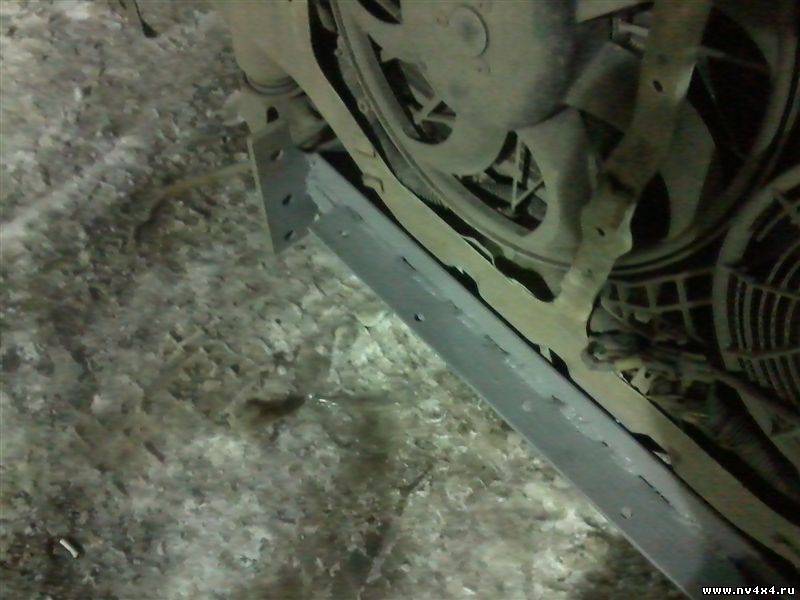

На раме впереди была круглая изогнутая поперечина. Толя приварил к ней уголки и я их загрунтовал:

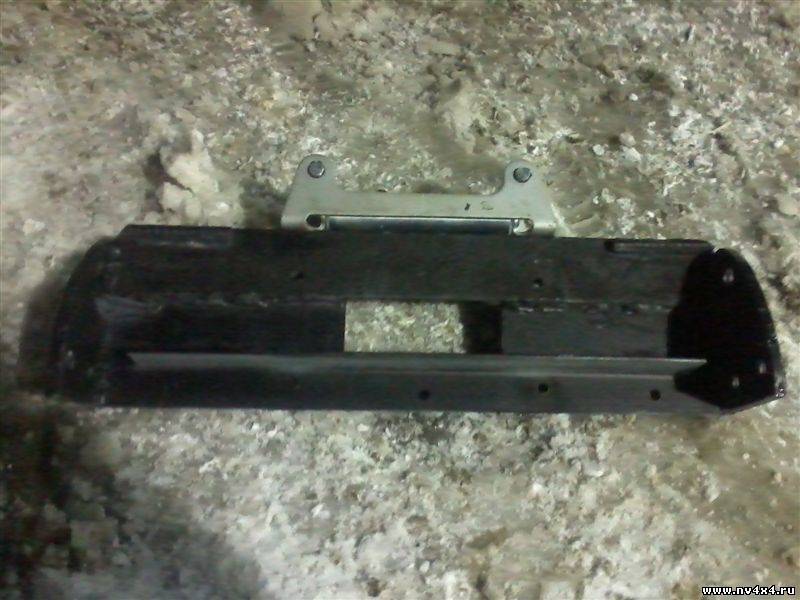

Прикрепления: 3294746.jpg (59.5 Kb) · 7855689.jpg (66.2 Kb) · 0489696.jpg (37.2 Kb) · 9701616.jpg (50.1 Kb) · 0862265.jpg (57.8 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:14 | Сообщение # 20
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline

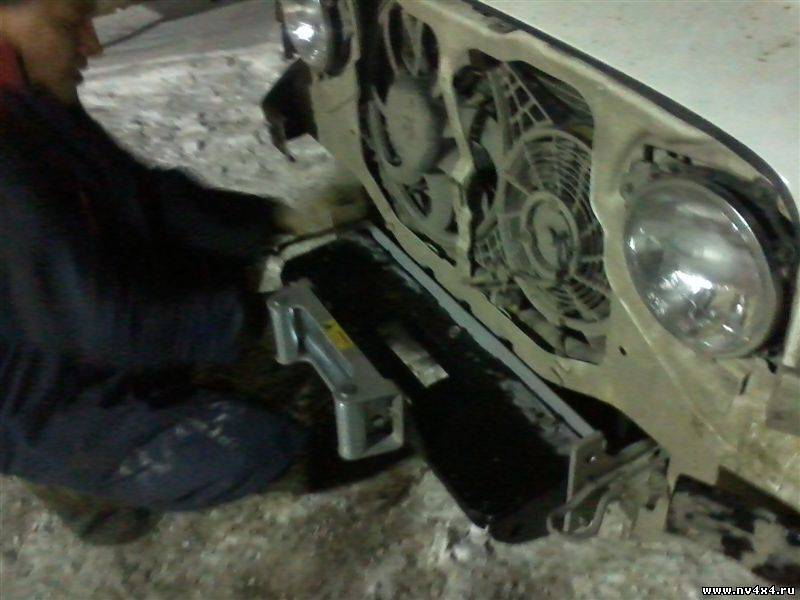

Потом мы прикрутили площадку на место.
Получилось 3 болта М12 в уголок, приваренный к поперечине, 4 болта М16 в боковые уши, толщиной 6мм, штатно приваренные к раме для крепления бампера. Ну и потом еще плюс два задних болта крепления лебедки к площадки. Они тоже проходят сквозь уголок, приваренный к поперечине.

Потом на площадке попрыгали мои 130 кг.

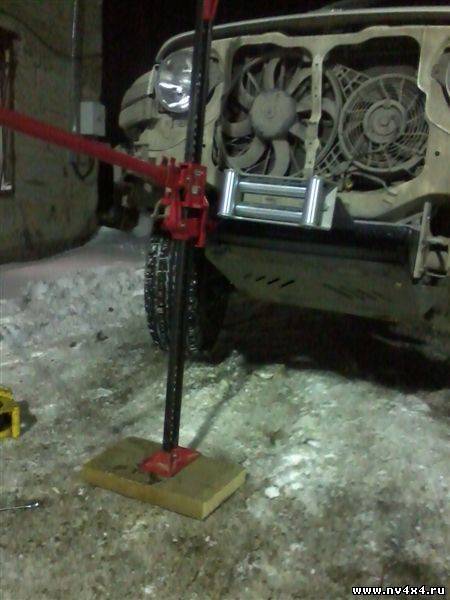

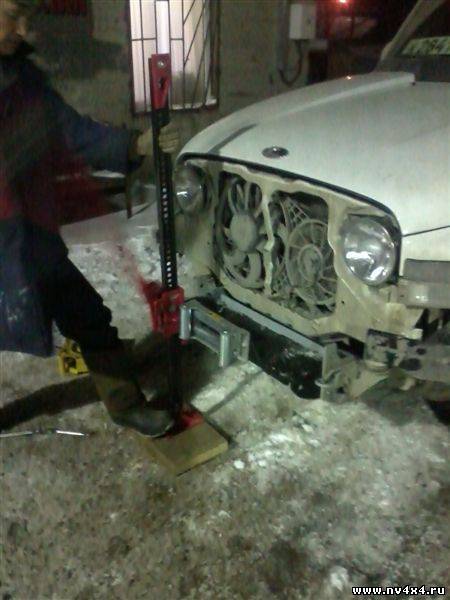

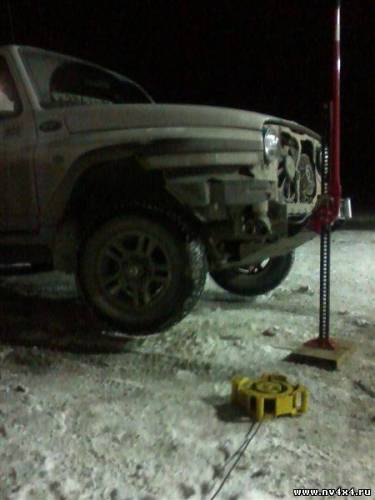

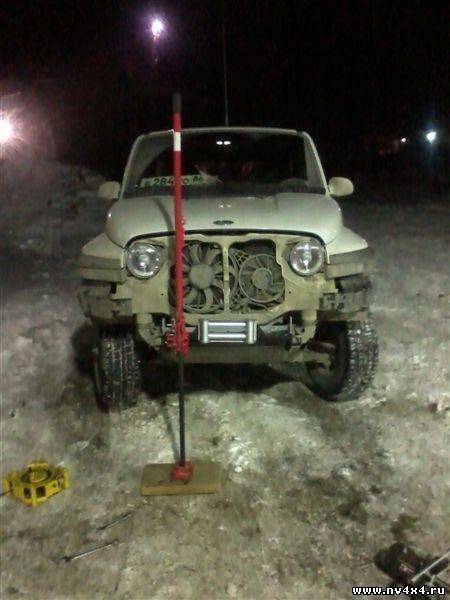

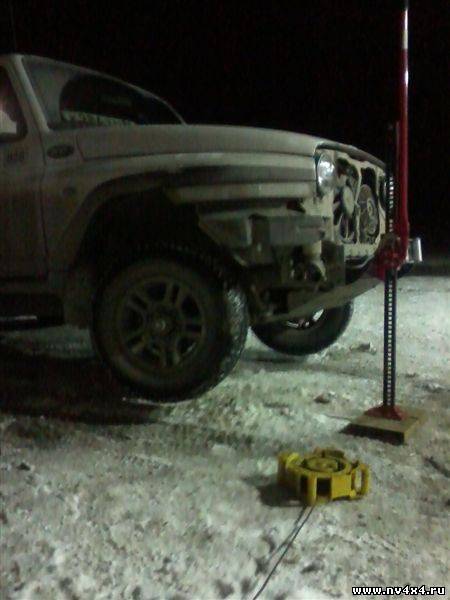

А потом мы взяли Hi-Jack и задрали машину за площадку, оторвав оба колеса.



Прикрепления: 6924231.jpg (53.1 Kb) · 5558496.jpg (38.1 Kb) · 5886751.jpg (39.4 Kb) · 3562088.jpg (36.0 Kb) · 8423656.jpg (32.4 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:15 | Сообщение # 21
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline

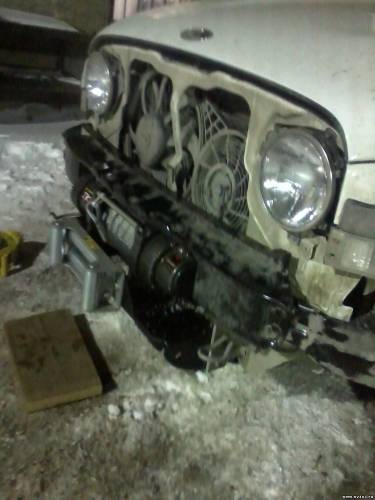

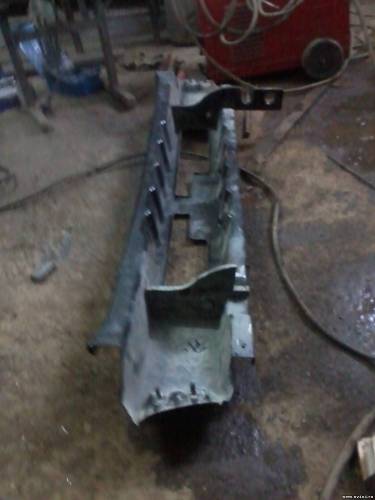

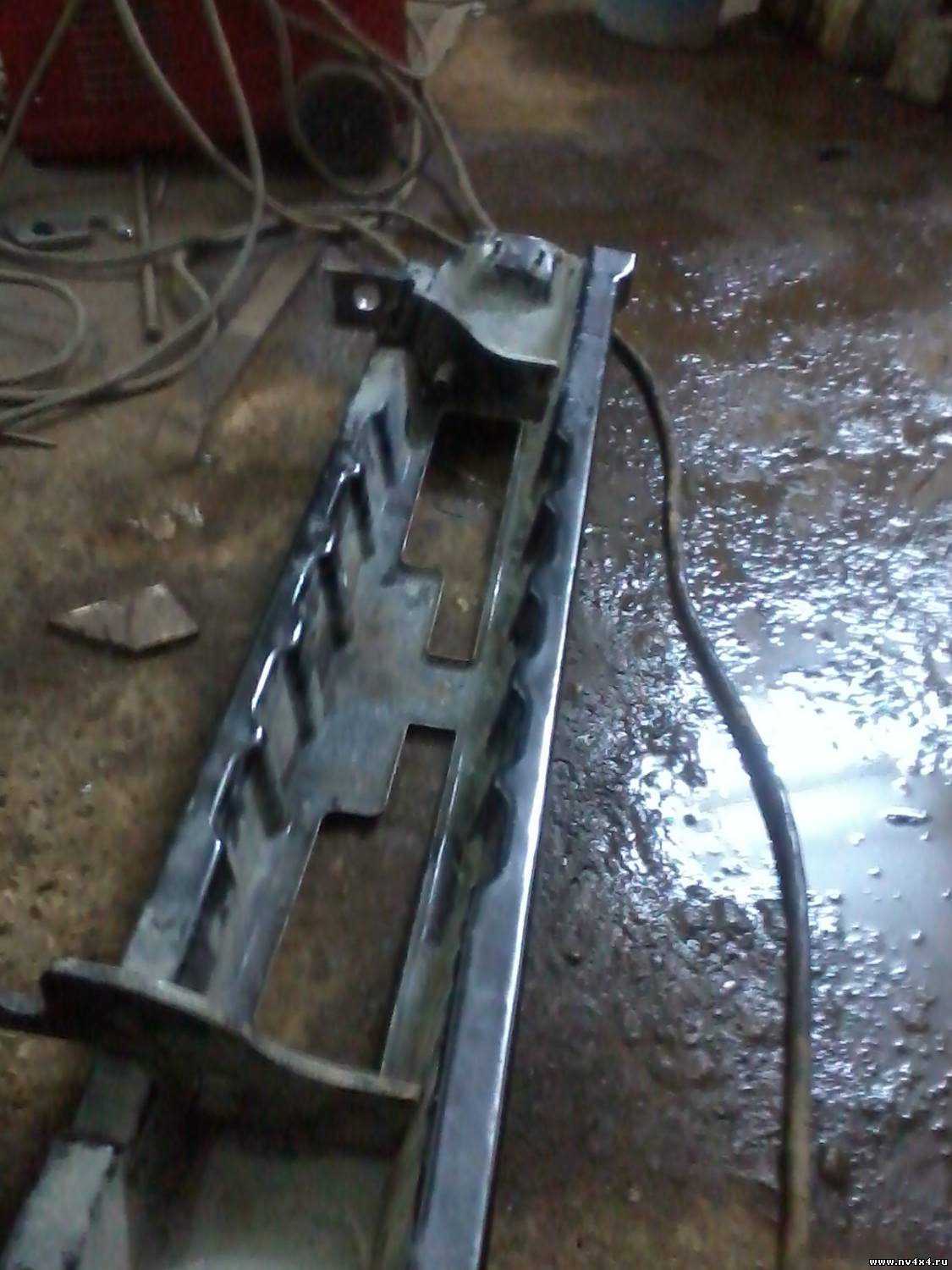

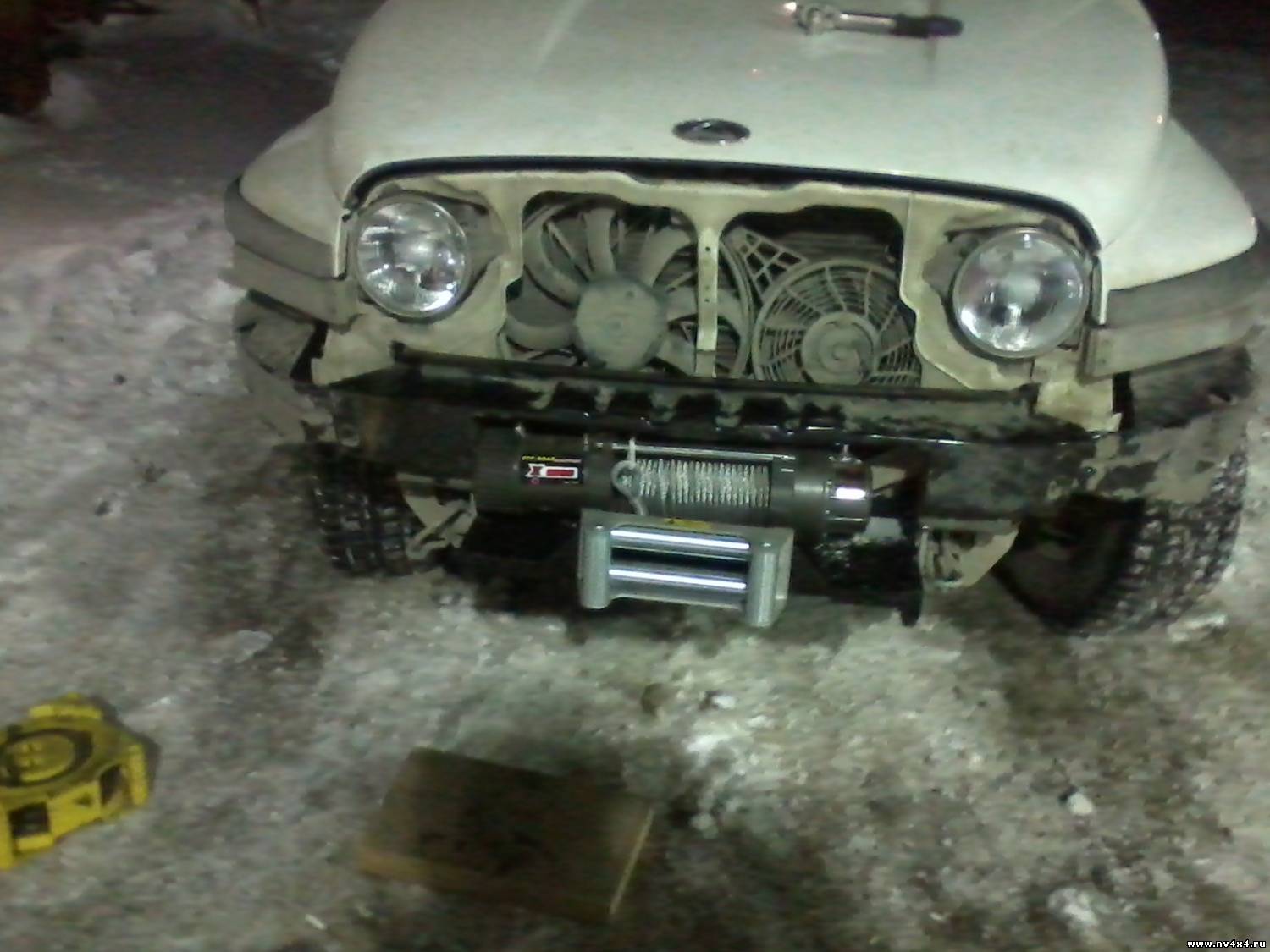

Потом примерил лебедочку и железяку от штатного бампера.

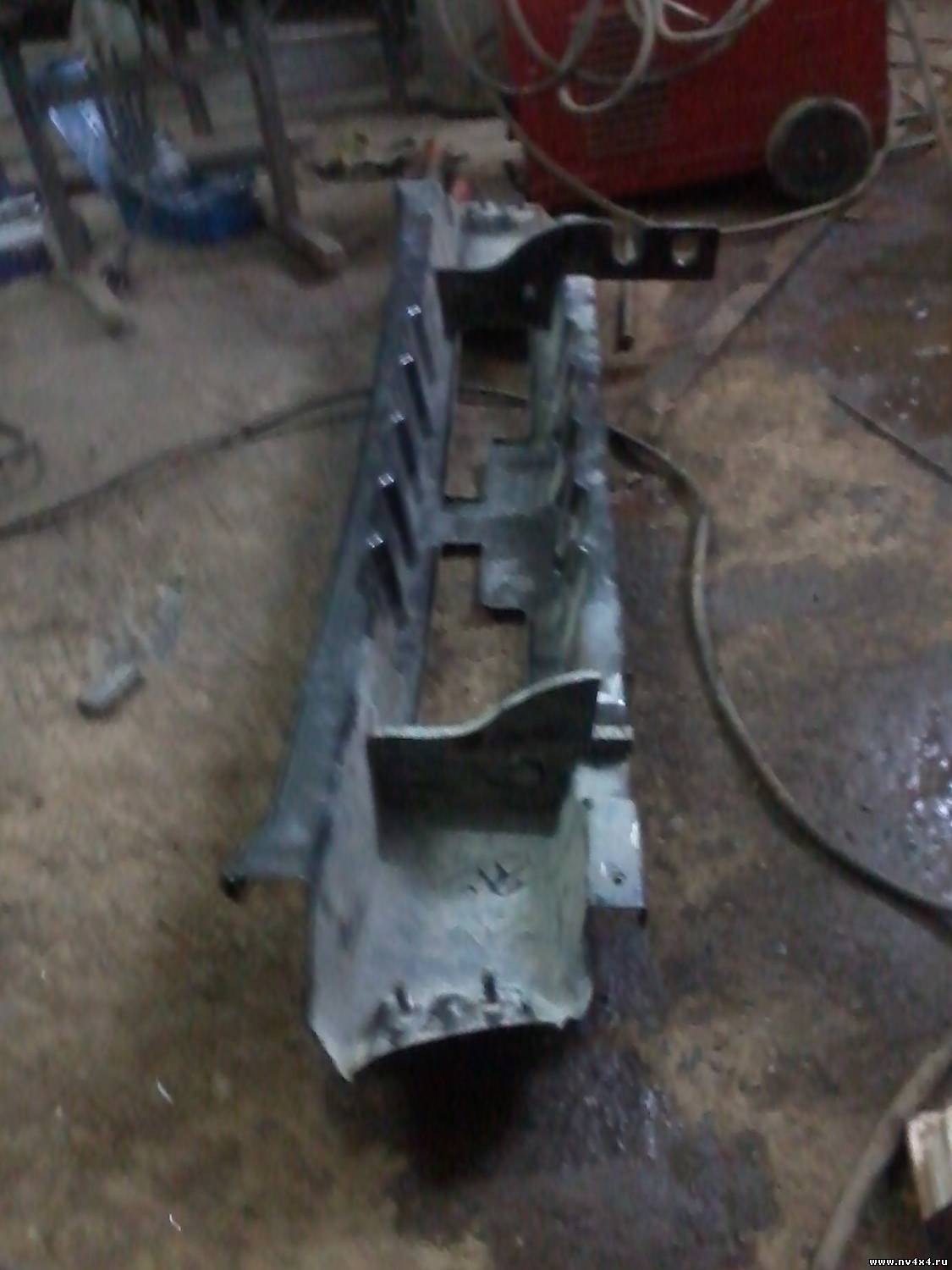

Кстати, с ней было довольно много работы. Отпиливали уши, переваривали, пересверливали.



Прикрепления: 3992634.jpg (120.7 Kb) · 2323895.jpg (121.5 Kb) · 9708427.jpg (94.4 Kb) · 2752391.jpg (139.5 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:17 | Сообщение # 22
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline

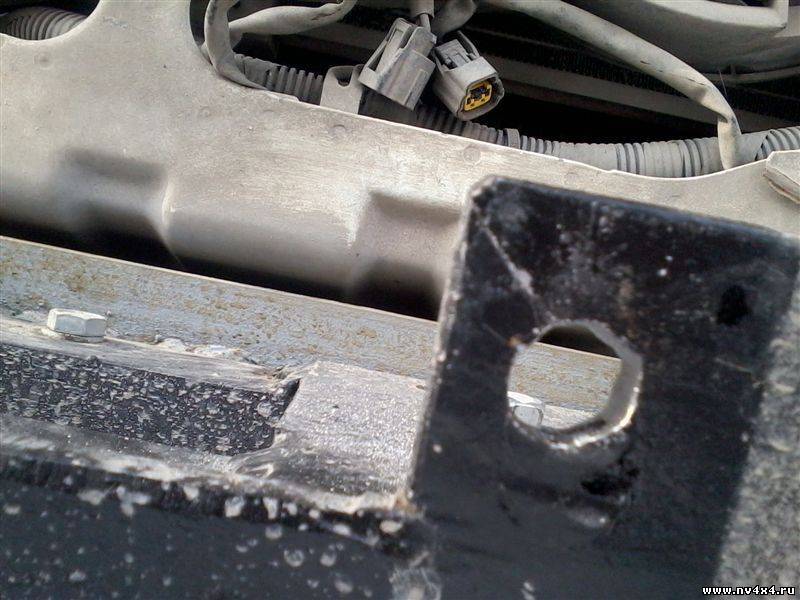

Первым делом нужно было исправить маленький французский косячок в виде кривовато установленных губок.
Был устновлен перед мордой авто табурет, взят в руки напильник и я приступил к развальцовке отверстия. Так как после этой операции в креплении губок появился люфт, то скорее всего губки нужно будет подварить к площадке.

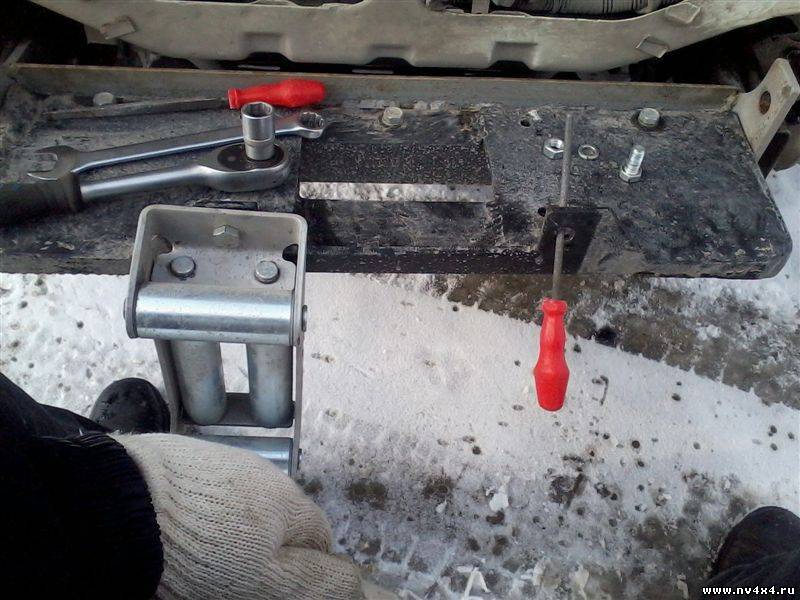

Прикрепления: 2993048.jpg (82.9 Kb) · 1817527.jpg (74.3 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:18 | Сообщение # 23
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline
Короче, все, что я сделал в эти выходные надо было делать в будние дни, тогда бы и лебедку поставил и на РВД бы поехал.
Проблема с электрикой заключалась в том, что блок с соленоидом (грубо говоря силовым реле переключения режимов лебедки) по задумке наших желтых человечков из Поднебесной должен был встать на верхние поперечины лебедки, что меня категорически не устраивало.
Во-первых там открыт доступ стихиям, а во-вторых, места в бампере совсем нет.
Короче, блоко соленоидов должен быть размещен под капотом и точка!

Блок такой здоровенный, что под капотом поближе к аккумулятору и недалеко от лебедки никак не хотел помещаться. И так я его тулил и эдак.
А далеко размещать неохота, чем длинее провод - тем больше спротивление - тем больше потери.

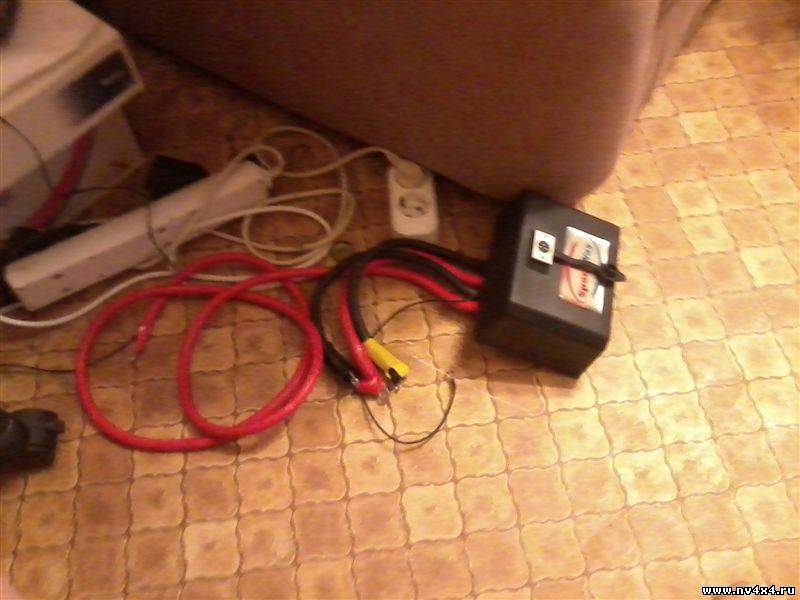

Вот сам блок:

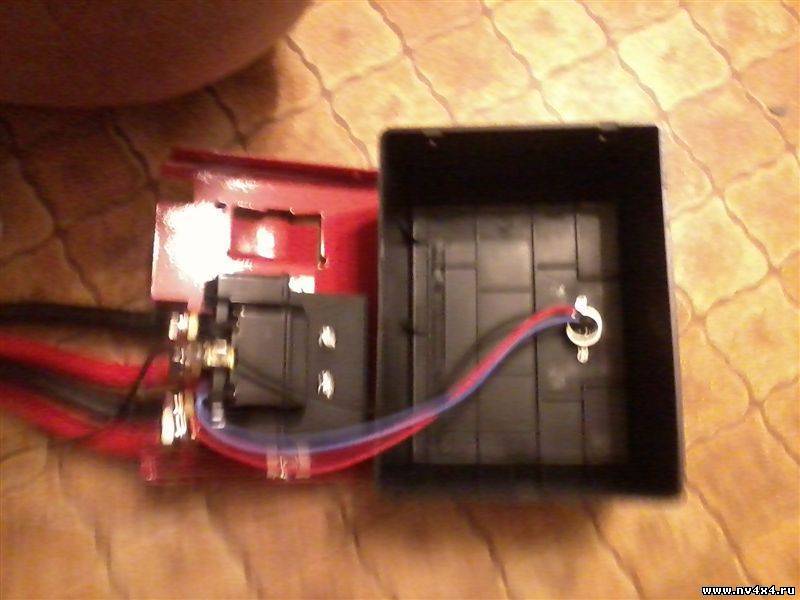

А вот начинка - соленоид... такой малоенький:

Прикрепления: 2998824.jpg (54.7 Kb) · 6877306.jpg (48.9 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:19 | Сообщение # 24
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline
По задумке китайцев от блока к лебедке тянется три коротких силовых провода и от аккумулятора длинный силовой "минус" к лебедке и длинный "плюс" к блоку соленоидов.
По моей задумке блок переезжает к аккумулятору, поэтому длинных проводов теперь 4: три к лебедке от блока и один "минус" от аккумуляторв.

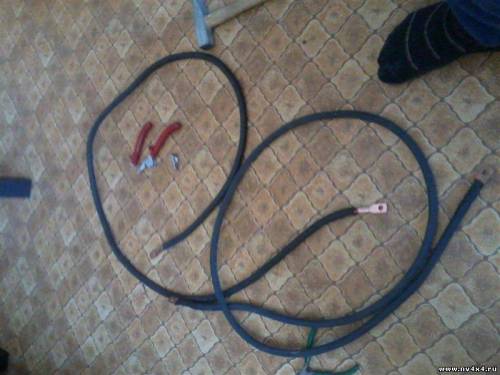

В магазине было куплено 4 метра сварочного провода в резиновой изоляции КГХл-35, 4 обжимных медных конца, термоусадка и трехжильный мягкий провод для удлинения конца до розетки подключения пульта.

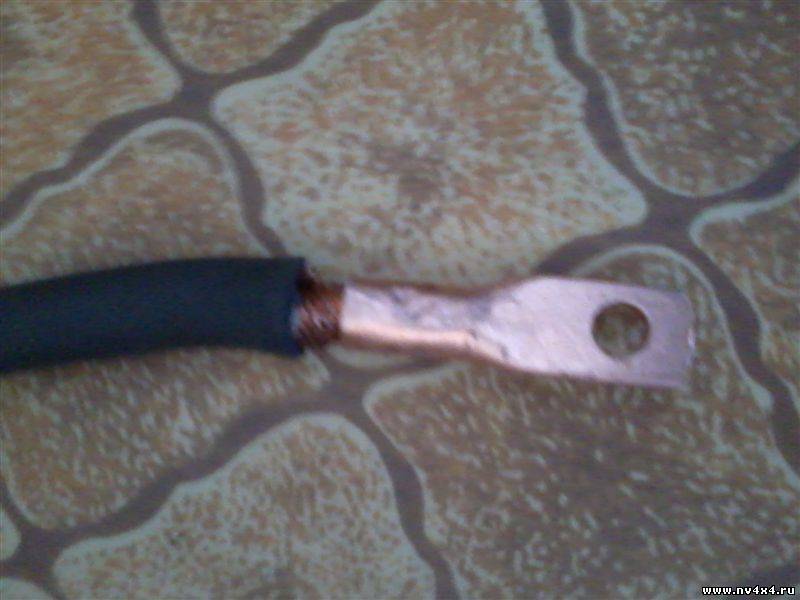

Обрезаем силовой провод провод по 2 метра, оголяем концы и запихиваем в концы.
Так как пресс-клещей у меня не было обжимал тупо молотком, используя в качестве наковален плоскогубцы.

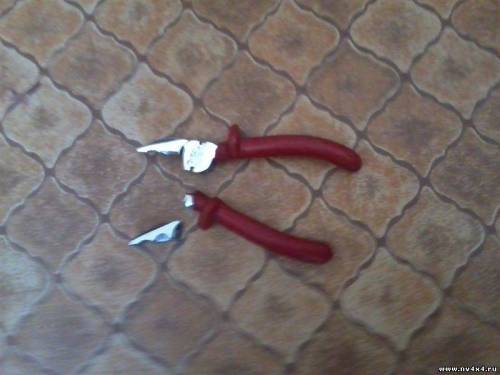

Китайские плоскогубцы не выдержали русского способа опрессовки наконечников smile
Кстати, как видно, в воскресенье одел целый носок, поэтому заминок как в субботу почти не было biggrin

С помощником делал всё smile

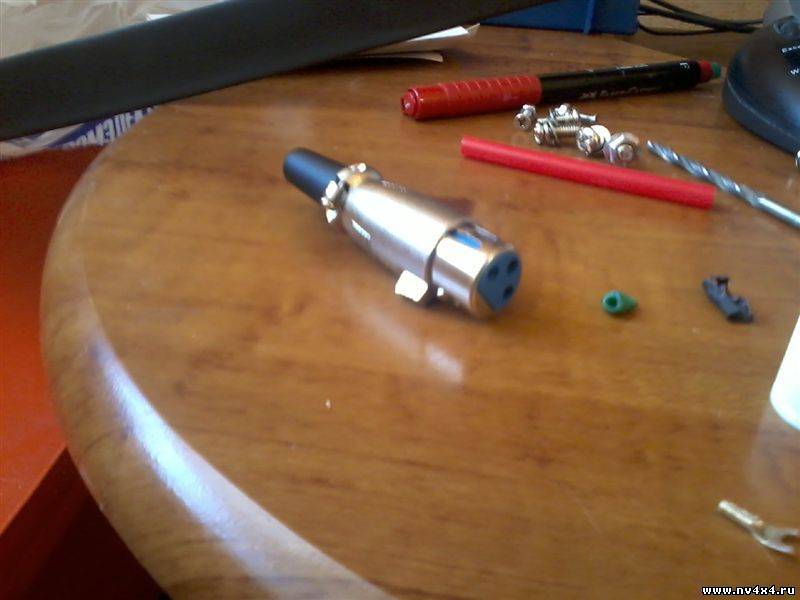

Еще купил запасной разъем для пульта, на всякий случай.

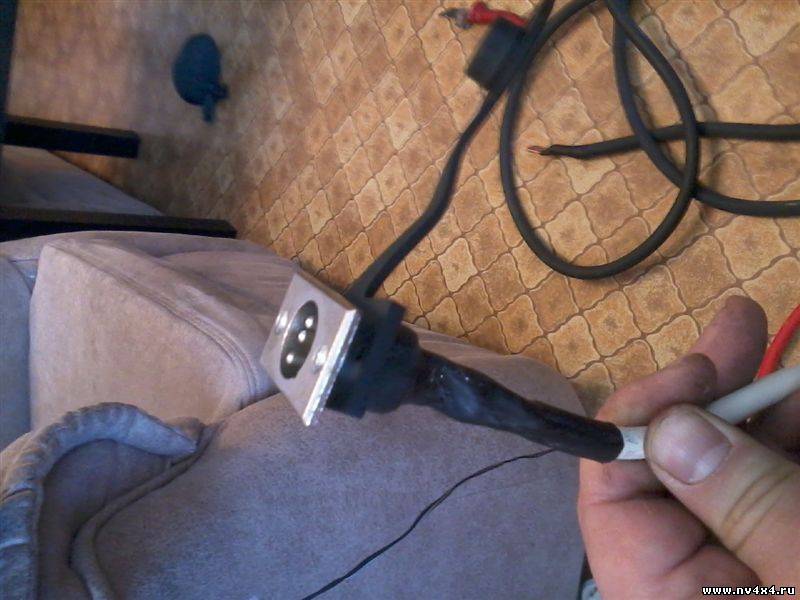

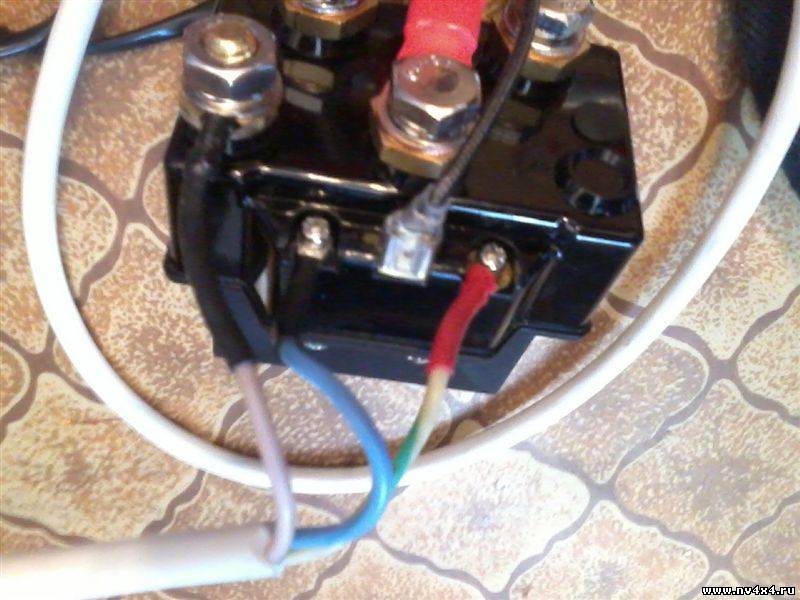

Перепаял провода к разъему для пульта лебедки:

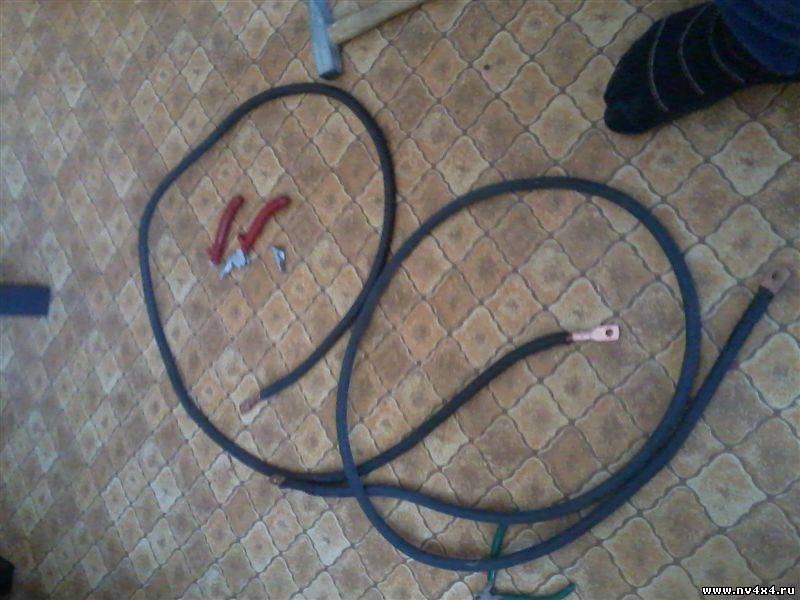

Прикрепления: 7175448.jpg (66.4 Kb) · 8337003.jpg (47.6 Kb) · 8137709.jpg (48.3 Kb) · 6518943.jpg (50.1 Kb) · 2442679.jpg (41.2 Kb) · 5944060.jpg (62.4 Kb) · 5267524.jpg (69.6 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!

ШевгенДата: Понедельник, 11.04.2011, 21:20 | Сообщение # 25
Клавиатурный джипер
Группа: Администраторы
Сообщений: 6673
Статус: Offline

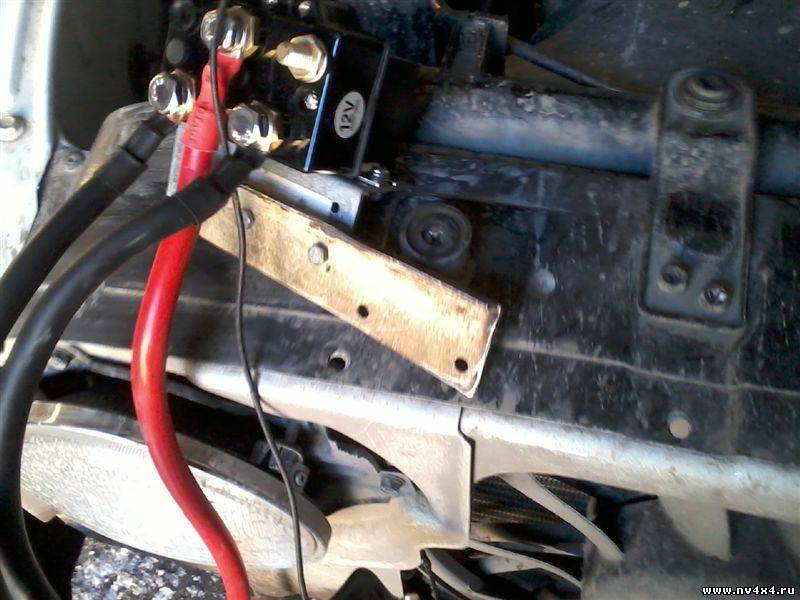

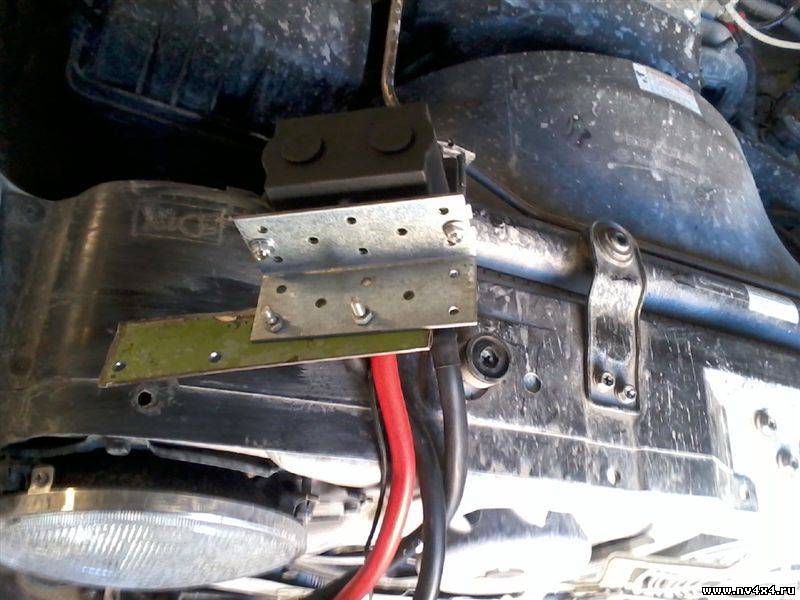

Потом поехал в гараж... Сначала мастырил на место блок соленоидов. Сварганил кронштейн крепления. Некрасиво, зато крепко.

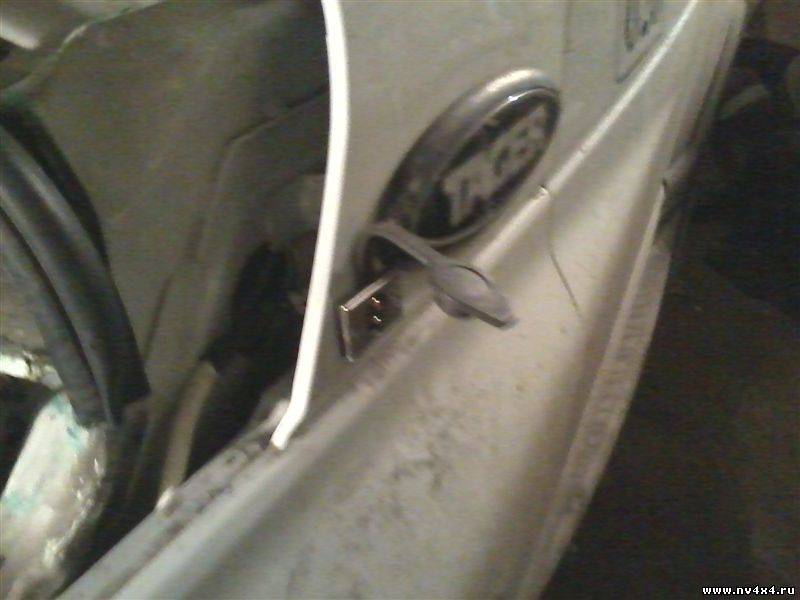

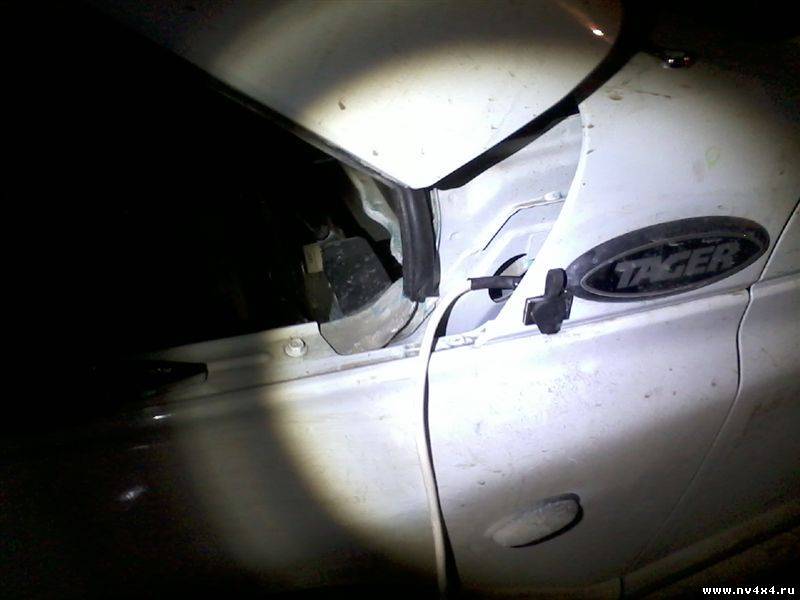

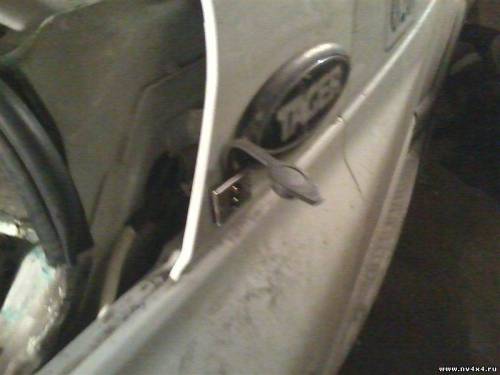

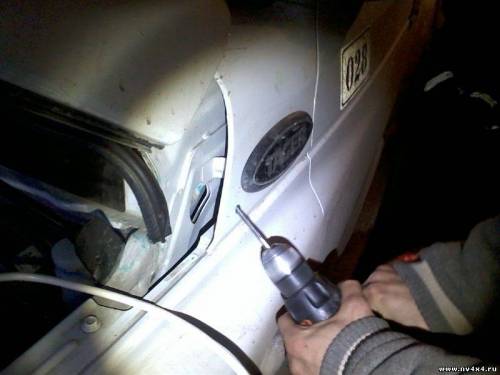

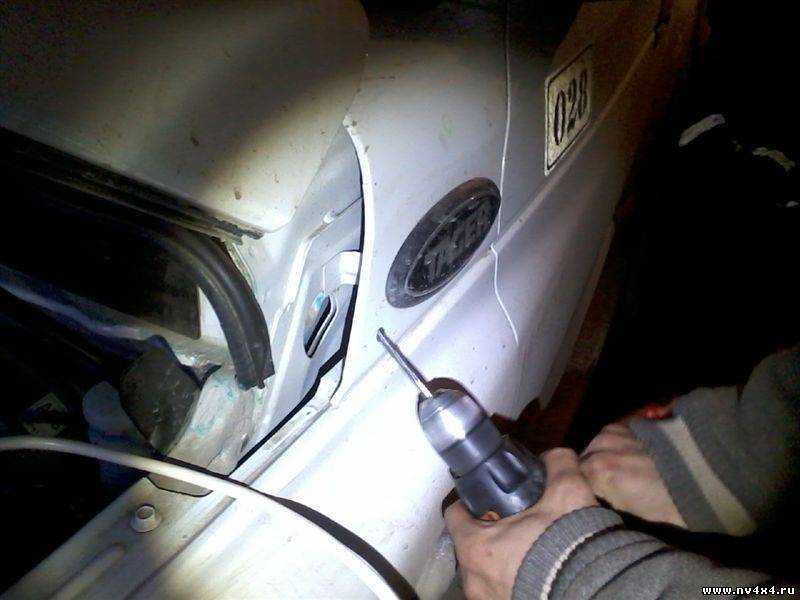

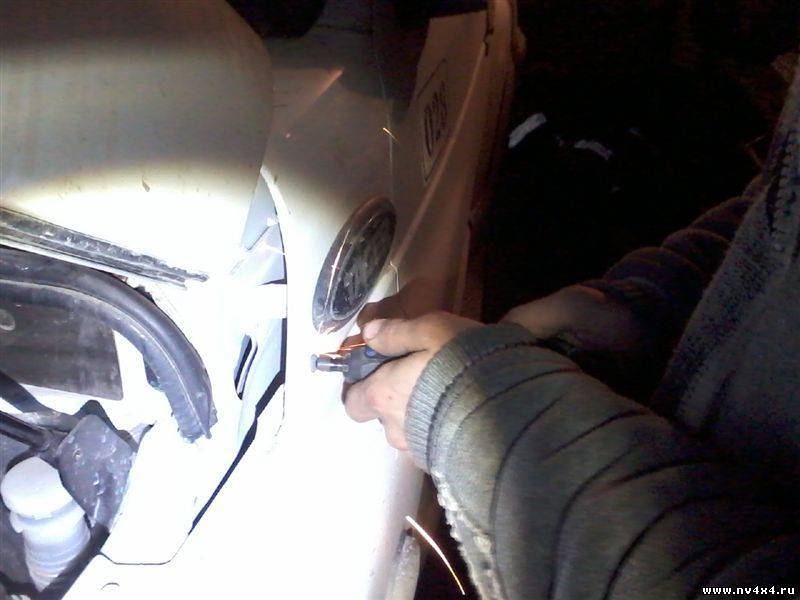

Затем приехал Кирилл. предложил мне разместить разъем пульта на стыке крыла, капота и передней стойки, чтобы сидя за рулем не бояться, что кабель пульта попадет под колесо. Я что-то очканул сам свою машину пилить, доверил это дело вышестоящей инстанции. smile

Прикрепления: 9317275.jpg (70.7 Kb) · 0121984.jpg (69.7 Kb) · 6492223.jpg (47.2 Kb) · 2189325.jpg (46.1 Kb) · 4191772.jpg (38.9 Kb) · 6064014.jpg (42.7 Kb)


El pueblo unido jamás será vencido!
Пока мы едины - мы непобедимы!
